دانلود پروژه شماره 24: مجموعه کامل مدارهای کاربردی الکترونیک
این مقاله 111 صفحه به زبان فارسی و با فرمت ورد میباشد.
دانلود رایگان مقاله مجموعه کامل مدارهای کاربردی الکترونیک
فهرست مطالب و خلاصه:
مدار تست ولتا ژ با دیود نور افشان
یک باند فیلتر با بالی 5 مگا هرتز
سیستم اندازه گیری سرعت
باند گیرنده تا 20متر
Direct Current Dimmer
AM Demodulator for Intercom
صدا سنج در واحد دیسیبل به وسیله دیود نوری
مداار بسامد رادیوی دیجیتال
کنترل زنگ ساعت با......
ولت متر اکوسیتک
دزدگیر موتورسیکلت
مدار دربازکن لوکس
مدار شمارش گر 7سگمنت
مدار مولد پارازیت
مدار نشان گر قطار
تست کریستال
هشدار دهنده صندق پستی و غیره
تست مقاومت خازن
مدار انخابگر صوتی
مدار ظرفیت سنج خازن
ساخت ستاره نوری برای بچه ها یا برای تبلیغات
مدار چراغ گوه پر قدرت وکم مصرف و مقاوم با LED
هشدار دهنده در پوش(ماشین) با LED
RS232 واقعی برای کامپیوترهای شخصی Labtop
مدار مولد سنکرون ویدئو
مدار برنامه ریز AT90S8535
تست ترانزیستور
فیوز الکترونیک
تابلو تبلیغات الکترونیکی
رمز خوان فراگیر کنترل RC
مدارساده فرستنده مادون قرمز
مدارساده گیرنده مادون قرمز
مدار ساده تست کنترل دور
حفاظت از ولتاژ
مدار فرسنده مادون قرمز برای کامپیوتر شخصبی(کنترل کامپیوتر با مادون قرمز)
برای کار کردن این مدار باید این سخت افزار را برای کامپیوتر تعریف کرد که نیاز به برنامه نویسی هست لطفا برای نوشتن برنامه به سایت مرجع مراجعه فرمائید
فرستنده FMچهار واته
مدار تثبت ولتاژ
ترانسفورماتور دیجیتالی
آشکار ساز ارتشعاش
می توان این مدار را به عنوان دزدگیر درپنجره یادر استفاده کرد
مدار روشن کردن مهتاب با 8وات
مدار کنترل فن
مدار کنترل جریان موتور های DC
مدار تقویت کنندهw 60 قدرت
مدار رادیو FM
انتقال موج FM 45واته با لامپ الکترونیکی
فرستنده 4واته موج FM
موج طولی FMبا توان 50وات با BLY90
مدار موج طولی FMبا توان 30وات
تقویت سیگنال تلویزیون
تقویت 20 dB موج VHF
مدار انتقالدهنده FM کوچک
تقویت سیگنال وئدیو
مدار LED یکی پس دیگری (به صورت ترتیبی روشن وخاموش می شوند)
مدار تست باتری اتومبیل ساده ومطمئن
قفل الکترونیکی
مدار تایمر
جهت محاسبه تاخير زماني مدار از رابطه زير استفاده كنيد:
T =0.85*R1 * C1
دقت كنيد در رابطه فوق مقدار مقاومت بر حسب اهم ،خازن بر حسب ميكروفاراد و زمان تاخير بر حسب ثانيه ميباشد.
قطعه تعداد توضيحات قطعه مشابه
C1 1 به متن مراجعه كنيد
R1 1 به متن مراجعه كنيد
D1 1 1N4001 دیود
U1 1 4011 CMOS NAND Gate IC
K1 1 رله 6 ولتی
S1 1 كليد فشاري
مجموعه مدارهای کاربردی
اینوتر سصاده
شارژباتری اتومبیل
قطعه تعداد توضيحات قطعه مشابه
C1 1 6800uF 25V خازن الکترولیت
T1 1 3A 15V ترانسفورمر
BR1 1 5A 50V پل ديود 10A 50V پل ديود
S1 1 5A SPST Switch
F1 1 4A 250V فیوز
مجموعه مدارهای کاربردی
محافظ برقی
مدار کامل آمپی فایر

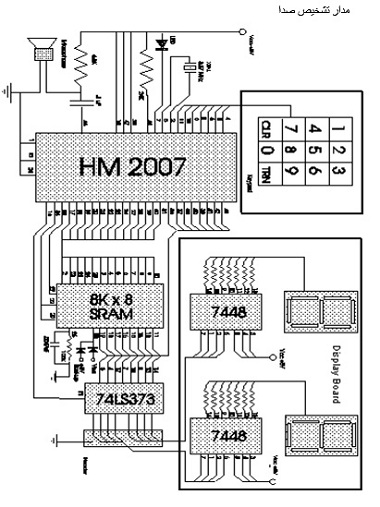

مدار تشخیص صدا
مجموعه مدارهای کاربردی
مدار زير که از آیسی پردازش صوت HM2007 استفاده میکند عملکرد جالبی دارد. با استفاده از صفحه کليد و ميکروفن میتوانيم کلماتی را ( حداکثر ۴۰ کلمه ) به مدار آموزش داده و سپس هرگاه اين کلمات را از طريق ميکروفن بشنود شماره کلمه را روی نمايشگر نشان میدهد.
وقتی مدار روشن میشود ابتدا حافظه RAM مدار چک میشود و وقتی همه چيز آماده بود LED قرمز روشن میشود به معنی اينکه مدار آماده دريافت فرمان است.
برای آموزش مدار ابتدا شماره کلمه را از طريق صفحه کليد وارد کنيد (در اين لحظه LED قرمز خاموش خواهد شد) سپس کليد ≠ را فشار دهيد، حال مدار آماده دريافت صوت است لذا کلمه مورد نظر را از طريق ميکروفن برای مدار تکرار کنيد.
مثلاً فرض کنيد کلمه شماره ۱ میخواهيم کلمه ”ايران“ باشد. پس کليد ۱ را فشار داده و سپس کلمه ايران را تلفظ ميکنيم. مدار تلفظ کلمه ايران را در مکان ۱ حافظه ذخيره میکند. کلمات ديگر را نيز به همين ترتيب میتوانيد به مدار آموزش دهيد.
تست مدار:
مدار تشخيص صدا بطور دائم به اصوات اطراف گوش میدهد و هرگاه کلمات موجود در حافظهاش را در بين صداهای شنيده شده بيابد شماره آن کلمه را روی نمايشگر نشان میدهد.
از کاربردهای بسيار جالب اين مدار میتواند فرمانهای صوتی باشد. مثلاً بگوئيم ”کولر روشن“ و کولر روشن شود و ...
کدهای خطای مدار:
خطاهايی که برای مدار رخ میدهد بصورت کدهايی روی نمايشگر ظاهر میشود.
۵۵: يعنی کلمه شنيده شده خيلی طولانی است. ۶۶: يعنی کلمه شنيده شده خيلی کوتاه است. ۷۷: يعنی کلمه شنيده شده با کلمات موجود در حافظه Match نيست
مجموعه مدارهای کاربردی
مدار هشدار دهنده گاز
مجموعه مدارهای کاربردی
اگر بخواهید مدار خود را بر روی برد بورد پیاده سازی کنید.متوجه خواهید شد که پایه های این سنسور از سوراخ های موجود در برد بورد خیلی بزرگتر است.این سنسور 6 پایه دارد.6 عدد تکه سیم مسی را که هر کدام در حدود 1 تا 2 سانتی متر هستند به این پا یه ها لحیم کنید.برای بهتر لحیم شدن این سیم های مسی به پای های سنسور از روغن لحیم استفاده کنید.
پس از مرحله لحیم کردن، این سنسور را به گونه ای بر روی برد بورد قرار دهید که این پایه ها با یکدیگر ارتباط پیدا نکند.
برای پیدا کرد شماره پایه ها ی سنسور وارد قسمت سنسور گاز در انتهای همین صفحه بشوید.
مطابق نقشه پایه های 1و3 را به یکدیگر وصل کنید.ار این اتصال به مثبت 5 ولت از منبع تغذیه وصل کنید.پایه 5 از این سنسور را زمین کنید.،و پایه 2 را به مثبت 5 ولت از منبع تغذیعه متصل نمایید.
پایه های 4و6 این سنسور را به یکدیگر وصل کنید.از این اتصال مشترک به سر وسط پتانسیومتر 50 کیلو اهم متصل نمایید.یک سر کناری این پتانسیومتر را با یک مقاومت یک کیلو اهم به منفی یا زمین منبع تغذیه متصل نمایید.سر دیگر یان پتانسیومتر را با یک مقاومت 4.7 کیلو اهم به پایه 3 آیسی CA3130 یا CA3140 که ورودی مثبت است.،متصل نمایید.آیسی CA3130 شود.این آیسی حاوی آپ امپ جهت مقایسه ولتاژ های ورودی است.
حال سر وسط پتانسیو متر 10 کیلو اهم را همانطور که در نقشه نیز مشخص است.،به ورودی منفی آیسی CA3130 که پایه 2 آیسی است.،متصل نمایید.یکی از پایه های کناری این پتانسیومتر را با یک مقاومت 2.2 کیلو اهم به زمین و پایه دیگر این پتانسیومتر را با یک مقاومت 2.2 کیلو اهم به مثبت 5 ولت متصل نمایید.
تغذیه زمین این آیسی را که پایه 4 است.،به زمین متصل کرده و تغذیه مثبت آنرا که پایه 7 می باشد را بر روی برد بورد یا بورد سوراخدار مسی به مثبت منبع تغذیه متصل نمایید.بین ورودی های مثبت و زمین این مدار یک عدد خازن 100 نانو فاراد قرار دهید.همانطور که می دانید.،در این خازنها جهت مهم نیست.
از پایه خروجی 6 با دیود 1N4148 به پایه 3 که ورودی مثبت می باشد.متصل نمایید.نحوه اتصال این دیود به گونه ای است که پایه مثبت یا آند آن در پایه 6 و پایه منفی یا کاتد آن در پایه 3 باشد.
از پایه خروجی با یک مقاومت 220 اهم به بیس ترانزیستور BC107 متصل نمایید.امیتر این ترانزیستور را زمین کنید.از کلکتور ترانزیستور به یک مقاومت 10 کیلو اهم به مثبت ولتاژ متصل کنید.از اشتراک کلکتور با این مقاومت با یک مقاومت 220 اهم به کاتد یا منفی LED متصل کنید.،و آند یا مثبت LED را به صورت مستقیم به ,ولتاژ5 ولت متصل نمایید
