دانلود پروژه شماره 72: کاربرد هادیهای آلومينيومی روکش دار در خطوط هوايی فشار متوسط

این مقاله 57 صفحه، به زبان فارسی و با فرمت پاورپوینت میباشد.


دانلود خلاصه پروژه کاربرد هادیهای آلومينيومی روکش دار در خطوط هوايی فشار متوسط













 برای اطلاعات کامل و خرید اینترنتی این پروژه روی لینک زیر کلیک کنید:












*** لینک های پرطرفدار ***






توضیحات پروژه:

فهرست مطالب این پایان نامه:

کاربرد  هاديهاي آلومينيومي روکش دار در خطوط هوايي فشار متوسط
نتايج استفاده از هاديهاي روكشدار
معایب هاديهاي روكشدار
تذكر مهم
انواع هاديهاي روكشدار
حريم خطوط انتقال وفوق توزيع برق
مقدمه اي بر پست و توزيع
انتقال انرژي الكتريكي
انتقال الكتريسيته
ساختمان يك خط انتقال نمونه
ولتاژ خط انتقال
پست هاي سيستم انتقال
سوئيچ يارد (محوطه كليد ها
كليدهاي فشار قوي
ارتباط بين پستها
استخرهاي قدرت الكتريكي
خاموشي و ضعف ولت
توزيع انرژي الكتريكي

اصول توزيع
شش قسمت اصلي يك سيستم توزيع
مدارهاي فوق توزيع

پست فوق توزيع

فيدرهاي اوليه پرايمري
ترانسفورماتور توزيع
سيستمهاي ثانويه
اتصالات مشتركين
طرح هاي سيستم توضيع
سيستم شعاعي (راديال)
مدار اوليه (پرايمري)حلقوي
شبكه اوليه (پرايمري)
سيستم هاي هوائي و زميني
دو نوع سيستم زميني
پديده ي کرونا
تعريف کرونا
ولتاژ بحراني

ماهيت کرونا
بهترين زمان براي مشاهده کرونا

آشکار شدن کرونا
انواع کرونا
برقگير فشار قوي
انواع برقگيرها
برقگيرهاي نوع جرقه اي
برقگيرها آرماتور

برقگيرها نوع لوله اي
برقگير نوع بافنتيل ( مقاومت هاي غير خطي
تست برقگيرها
بريکر
نکاتي در مورد بريکر
2-
سکسيونر DS Isolator – Disconnect or Switch
موارد استعمال سيکسيونر
انواع مختلف سيکسونر استفاده شده در پست فولاد
سيکسيونر تيغه اي 2)سيکسيونر دوراني
1)سکسيونر تيغه اي
سکسيونر زمين ES يا EDS
)
برقگير LA Lighting Arrester

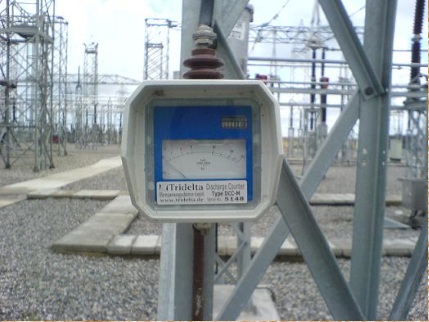

کنتور برقگير

نمونه ای از متن این پروژه :

4) برقگیر LA Lighting Arrester برای جلوگیری از امواج اضافه ولتاژ ناشی از صاعقه و کلید زنی استفاده میشود . برای اطمینان بیشتر تمام تجهیزات یک پست در حدود 650 KV را می توانند تحمل کنند (برای مدت کوتاه) ولی برقگیر از ولتاژ 500 KV به بالا را برش داده و نمی گذارد به تجهیزات آسیبی برسد . ورود اضافه ولتاژها به تجهیزات باعث آسیب رسیدن به عایق تجهیزات می رسد. محل نصب برقگیر برابر طراحی صورت می گیرد ، ابتدای ورود خط، نزدیک ترانس، باسبار و ... وسایل مهم در پست مانند ترانسفورماتور قدرت در دو طرف آن( ورودی و خروجی) برقگیر نصب می کنند. برقگیرهای مورد استفاده عموماً از نوع برقگیر با مقاومت غیر خطی است که از یک یا چند خازن سری همراه با یک یا چند مقاومت غیر خطی تشکیل شده است. وجود این خازنها و فواصل هوایی لازم است چون در زمان کار عادی از وجود جریان الکتریکی ، برقگیر جلوگیری به عمل می آید. زمانی که ولتاژ سیستم به علتی بالا رود ، فواصل هوایی بین خازنها هادی جریال الکتریسیته خواهد شد و قوس الکتریکی در این فواصل تشکیل می شود . از این پس جریانی که از مقاومت غیر خطی عبور می کند میزان افت ولتاژ در دو سر برقگیر و در نهایت در دو سر سیستم مورد حفاظت را تعیین می نماید.
معمولاً مقاومت های غیر خطی که در برقگیرها به کار برده می شوند از کاربید سیلیسیوم ساخته می شوند . این مقاومت های غیر خطی در برابر موج جریان اصلی از صاعقه یا عوامل دیگر مقاومت کمی نشان می دهند و بدین ترتیب این امواج را داخل خود هدایت کرده و سطح ولتاژ را در حد معینی نگه می دارند. اما زمانی که موج ولتاژ از داخل برقگیر عبور کرده و به حالت عادی برگردد مقاومت های غیر خطی ، به یک مقاومت بزرگ تبدیل شده و جریان عبوری از داخل برق گیر به طور قابل ملاحظه ای کاهش مییابد. کم شدن جریان باعث می شودکه قوس الکتریکی در فواصل هوایی ناپایدار شده و در لحظه ای که ولتاژ سیستم از صفر عبور کند ـ قوس به طور کامل خاموش می شود . فواصل هوایی موجود در یک برقگیر باید در برابر بیشترین مقدار ولتاژ سیستم مقاومت نموده بدون اینکه امکان تخلیه الکتریکی این فواصل هوایی وجود داشته باشد. همچنین این فواصل هوایی باید بنحوی باشند که پس از هدایت موج جریان زیاد حاصل از عاعقه با عوامل دیگر ، موقعی که ولتاژ سیستم به حالت عادی بر میگردد جریان حاصله را در اولین نقطه صفر و ولتاژ را قطع کند. کنتور برقگیر: جهت مشخص شدن تعداد دفعات عملکرد برقگیر را از داخل دستگاهی بنام کنتور برقگیر عبور می دهند. نکاتی که در مورد نصب برقگیر ها باید مورد توجه قرار گیرد: اثر حفاظتی حتی برقگیر های خوب در اثر کاربرد نامتناسب بطور قابل ملاحظه ای کاهش می یابد، در موقع نصب برقگیر باید نکات زیر مورد توجه قرار گیرد: 1-باید اختلاف پتانسیل زمین برقگیر کامل باشد. 2- برقگیر باید در مجاورت دستگاه حفاظت شونده قرار داده شود ، هر قدر که برقگیر به دستگاه مورد حفاظت نزدیکتر باشد اختلاف پتانسیل کمتری بین ترمینال برقگیر و دستگاه وجود دارد. 3- سیم زمین برقگیر باید به اتصال زمین مشترک پست وصل شود. 4- سیم اتصال زمین نباید هیچگونه پیچش یا حلقه ای داشته باشد زیرا این باعث می شود که اندوکتانس اضافه در مقابل جریان تخلیه بوجود آید. 5- در موقع نصب برقگیر باید توجه داشت که هرگونه هادی فازی ، چه دارای ولتاژ متفاوتی با ولتاژ سیستم و چه زمین باشد در خارج یک کره فرضی به شعاع R و دور برقگیر باشد.
