مقاله ترانسفورماتورها با فرمت ورد و پاورپوینت

نظرات 0

دانلود پروژه شماره 43: ترانسفورماتورها

این مقاله 71 صفحه، به زبان فارسی و با فرمت ورد میباشد.


دانلود خلاصه مقاله ترانسفورماتورها با فرمت ورد



برای خرید نسخه ورد این مقاله اینجا کلیک نمایید

برای خرید نسخه پاورپوینت این مقاله اینجا کلیک نمایید

فهرست:

مقدمه

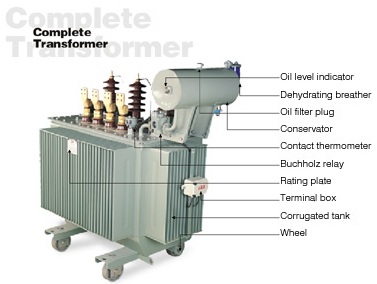

ساختمان ترانسفورماتور
ترانسفورماتورها بسته به نحوه قرار گرفتن سيم پيچها روي هسته به دو دسته تقسيم مي شوند
هسته ترانسفورماتور
انواع هسته‌
ترانسفورماتورهاي تك فاز
هسته دو ستوني
هسته چهار ستونه
ترانسفورماتورهاي سه فاز
تلفات
جنس هسته
سيم پيچ ترانسفورماتور
جنس هادي در سيم پيچها
انواع مختلف سيم پيچي ها
سيم پيچ هاي لايه اي
سيم پيچهای حلزوني
سيم پيچ حلزوني
سيم پيچهاي ديسكي
تانك ترانسفورماتور
تانك نوع معمولي
تانك نوع زنگي
شماتيك تانكها
بوشينگها
اجزاء مختلف دو نوع بوشينگ
سيستم هاي خنك كننده ترانسفورماتور
فن ها
پمپ‌ها
روغن ترانسفورماتور
 استاندارد هاي ارزيابي روغنهاي ترانسفورماتور
مشخصات روغن ترانسفورماتور
سيستم تنفسي - رطوبت گير
شير اطمينان
لوله انفجاري
شير اطمينا ن
ترمومتر يا دماسنج
رله بوخهولس
عيوب داخلي ترانسفورماتورها
تست های ترانس قدرت
تپ چنجر
شين ساده
شين چندتائي يا شين مركب
ايزولاتور (مقره)
انواع تكيه گاه ها و مقره ها
مقره دلتا
بر ق گير ها
برق گيرهاي با مقاومت غير خطي و فواصل خطي
ميگر
كليدهاي فشار ضعيف براي جريان متناوب
كليد هاي فشار قوي
انواع مختلف سكسيونر
كليدهاي فشار قوي (ديژنكتور)
 كليدهاي قدرت روغني
اثرات فشار منفي
اضافه ولتاژهاي رزونانس در ترانسفورماتورهاي توزيع
امواج طرف ثانويه
بررسي علل آسيب ديدن ترانسهاي توزيع و روشهاي پيش‌گيري آن
عواملي كه باعث صدمه ديدن ترانس ميگردند
اضافه بار
نفوذ رطوبت
راههاي پيشگيري عيوب ترانس
ترانسفورماتورهاي ابررسانا
ترانسفورماتور خشك
منابع

نمونه متن مقاله:
اثرات فشار منفي:
يك ترانسفورماتور كه در فشار اتمسفر نگهداري شده بسيار خوب عمل مي كند. در حقيقت، اگر ترانسفورماتور آب بندي شده باشد، فشار داخلي با درجه حرارت بالا و پايين مي رود و اين فقط به واسطه انبساط حرارتي گازهاي داخلي ( هوا، نيتروژن يا هر آنچه داخل آن است ) ، روغن و خود تانك ترانس مي باشد و دستگاه كاملا"بطور رضايت بخشي از همه جهت وبر اساس طول عمر مورد انتظار عمل خواهد كرد.
وضع نهايي مشخص شده بوسيله DYNEX نشان مي دهد كه يك فشار مثبت نسبتا" كم از 1 تا 2 پوند در هر اينچ مربع مطلوب است. در حاليكه اين ميزان فشار سبب صدمه ديدن گاسكت (واشر) و ايجاد نشتي نمي گردد . استخراج نمونه هاي روغن براي تجزيه هاي پريوديك معين جهت تشخيص علائم آغازين خطاهاي داخلي بآساني انجام مي گيرد و بوسيله كنترل فشار علايم نشتي ها مي تواند تشخيص داده شود. همچنين اگر چنانچه يك نشتي گسترش يابد، احتمال اينكه ناخالصيهايي از محيط اطراف به داخل وارد گردند كمتر است. در اين حالت نشتي هاي روغن ترانسفورماتور مي توانند برطرف گردند و اين كار هزينه كمتري نسبت به تعويض يا تعمير ترانسفورماتور دارد.
اضافه ولتاژهاي رزونانس در ترانسفورماتورهاي توزيع:
نتيجه طبيعي استفاده صنايع از ترانسفورماتورهاي توزيع با ظرفيتهاي بالاتر، افزايش احتمال بروز اضافه ولتاژها در وضعيتهاي مختلف روزانه است . براي تعيين پارامترهاي سيستم كه مي توانند باعث ايجاد اضافه ولتاژهاي فرورزونانس شديد گردند، آزمايشهاي كاملي توسط موسسه DSTAR انجام گرفته است . آزمايشات بطور كلي ثابت كرد كه در ترانسفورماتورهاي با ظرفيت بالا كه امروزه توسط صنايع مختلف مورد استفاده قرار مي گيرند، احتمال ايجاد اضافه ولتاژ فرورزونانسي بيشتر از ترانسفورماتورهاي دهه گذشته مي باشد.
امواج طرف ثانويه
ترانسفورماتورهاي تك فاز توزيع با سيم پيچي از نوع طراحيnon – interlaced   به همان اندازه كه ممكن است بواسطه امواج صاعقه وارد شده از طريق نقطه خنثي در ثانويه صدمه ببينند به همان قدر نيز ممكن است از طريق امواج طرف اوليه در معرض خطر باشند. همانطور كه در شكل ( 2 )  ديده مي شود ولتاژ القاء شده در سيم پيچي طرف اوليه در مجموع كم است ولي تنش هاي لايه به لايه در ميان سيم پيچي هاي ترانسفورماتور زياد اتفاق مي افتد. آزمايشات متعدد DSTAR و بررسي هاي تحليلي انجام شده دستورالعمل و راهنمائيهائي را براي حداقل نمودن ريسك خرابي ترانسفورماتور در مواجه با اين پديده، تهيه نموده است.
بررسي علل آسيب ديدن ترانسهاي توزيع و روشهاي پيش‌گيري آن:
نظر به اهميت ويژه ترانسهاي شبكه، همواره مواظبت و نگهداري آنها از مسائل مهم در صنعت برق بوده و هم‌چنين در صورت صدمه ديدن ترانس، هزينه مربوطه بالا و خاموشي تحميـل شده طولاني مدت خواهد بود.
اصولاً آسيب‌ديدگي ترانس به دو صورت اتفاق مي افتد .
 1- هادي شدن عايق ترانس
 2- پاره شدن يا قطع شدن هاديهاي ترانس.
هر دو مورد ذكر شده پيامد سه عامل افزايش دماي داخل ترانس ، اضافه ولتاژ و ضربات مكانيكي است كه ذيلاً به توضيح آنها مي پردازيم.




برای خرید نسخه ورد این مقاله اینجا کلیک نمایید

برای خرید نسخه پاورپوینت این مقاله اینجا کلیک نمایید
