دانلود پروژه شماره 13: تجهیزات پست


این مقاله 62 صفحه، به زبان فارسی و با فرمت ورد میباشد.





دانلود خلاصه پروژه تجهیزات پست












 برای مشاهده جزئیات و خرید اینترنتی این پروژه (13) اینجا کلیک کنید










*** لینک های پرطرفدار ***








فهرست مطالب این پایان نامه:

سیستم های الکتریکی قدرت

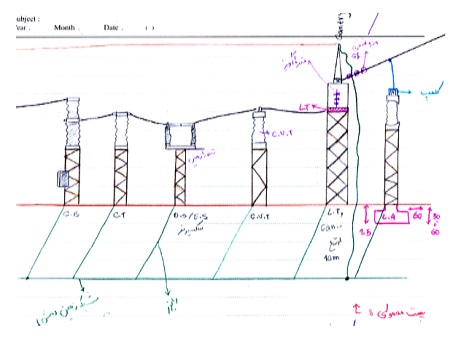

لیست نقشه های عمومی یک پست
نقشه های جزییات
پست های معمولی
پست های معمولی ( AIS
پست های گازی ( GIS ):
پست های هیبرید ( HLS )
پست های موبایل
عوامل موثر در طراحی پست فشار قوی
حداکثر ولتاژنامی سیستم
انواع اضافه ولتاژها
اضافه ولتاژبا فرکانس قدرت
1)اضافه ولتاژ ناشی از کلید زنی
تجهیزات پست:
قطع مدار اهمی خالص تکفاز
قطع مدار سلفی تکفاز
قطع مدار خازنی تکفاز
انواع کلید ها از نقطه نظر محفظه قطع
کلیدهای با محفظه قطع آبی
کلیدهای با محفظه قطع بادی
کلیدهای کم روغن
کلیدهای خلاء
کلیدهای با محفظه قطع گاز SF6
خاصیت خاموش کنندگی
سایر خواص گاز sf6
عملکرد قطع در محفظه قطع (در کلیدهای نوع sf6
خاموشی جرقه
کلیدهای فشار قوی با مکانیزم عملکرد بادی پنیوماتیک هوای فشرده
اجزای جانبی کلیدهای قدرت :
وسیله اندازه گیدی گاز SF6  فشار سنج یا مانو متر
ترمینال های فشار قوی
اطلاعات مورد نیاز برای کلید
بازوهای قطع و وصل متحرک ( تیغه های اصلی سکسیونر و تیغه زمین
اینترلاک – چفت و بست ( Inter look )
ترانسفورماتورهای جریان :    IEC 185 – Current Transformer
ساختار ترانسفورماتورهای جریان
هسته (  cure) ترانس های جریان
ترانس های ولتاژ
منابع
نمونه ای از متن این پروژه :


1)استراکچر 2) مقره  3) ترمینال های فشار قوی  4) وسیله اندازه گیری گاز6 SF
1_ استراکچر ِ پایه نگه دارنده فلزی:
کلیدهای فشار قوی مانند سایر تجهیزات پست بر سازه های فولادی که  دارای  روکش گالوانیزه گرم می باشند ،
  (Hot dup galvanized) نصب می گردند.
ابعاد و مشخصات استراکچر بسته به وزن وابعاد کلید ، نیروهای مکانیکی و الکترو مکانیکی مبنای طراحی ( بار گذاری در شرایط
 مختلف  مانند لحاظ  سرعت وزش باد ، میزان ضخامت یخ ، نیروهای ناشی از اتصال کوتاه ، شتاب زلزله و... که در محاسبات
 با سورک و همچنین ایجاد ارتفاعات مجاز که از نقشه های سکشن تهیه می شود .
2_ مقره ها :
در کلید ها باید دو فاصله خزشیd¡ctance  Creepage یکی بین دو فاز و دیگری بین ترمینال برقدار با زمین و یا دو ترمینال برقدار و بدون برق می بایستی در نظر گرفته  شود.
این مقادیر که بر اساس سطح  آلودگی و ارتفاع از سطح دریا و برخی شرایط دیگر مشخص می شود توسط مقره هایی که ضمن داشتن خواص عایقی خوب دارای شکل مواج و دندانه دار در سطوح بیرونی می باشند به دست می آید و همچنین این مقره ها وظیفه تحمل نیرو های وارده بر ترمینال های کلید و یا نیرو هایی که به قسمت های مختلف کلید وارد می شود را بر عهده دارد .
جنس این مقره ها از نوع چینی مخصوص دارای دو قاب در سطوح خارجی می باشد و یا از انواع مواد جدیدی به نام مقره های سیلیکونی می باشد .
 3)ترمینال های فشار قوی :
 جنس این تر مینال ها از آلیاژ آلومینیوم بوده و تحمل نیروهای مکانیکی وارد بر کلید را دارند و به لحاظ الکتریکی مناسب برای عبور جریان نامی و تحمل جریا نهای اتصال کوتاه میباشد.
این ترمینالها و اتصالات مربوط به آن طوری انتخاب و طراحی می شود که از بوجود آمدن پدیده کرونا جلو گیری شود.
4) وسیله اندازه گیدی گاز SF6  فشار سنج یا مانو متر :
قابلیت قطع واستقامت الکتریکی گاز  SF6به چگالی آن بستگی دارد لذا وسیله ای در جهت کنترل ، نظارت و سنجش این کمیت در کلید همواره مورد نیاز میباشد.این دستگاه علاوه بر نشان دادن چگالی گاز داخل کلید مجهز به دو کنتاکت آلارم و بلاک میباشد.
5) تابلوی کنترل :
5_1) موتور شارژ بریکر
5_2) فنر مکانبزم قطع و وصل
5-3) کلیدهای قطع و وصل
5-4) میکرو سویچر
5-5) کنتاکتورها و رله های کمکی
5-6) ترمینال ها
5-7) فیوزهای وسایل حفاظتی

5-8)کلیدهای فرمان و انتخاب
5-9) مدار آنتی پمینگ





این مدار باعث می شود که در حالت ارسال فرمان قطع به فرمان های وصل تا زمان برقراری وصل قطع کامل ترتیب اثر داده نشود.
علاوه بر این مدار Motr_Stop_Non اگر در سیستم ذخیره انرژی به هر دلیلی مشکلی پیش بیاید و در نتیجه عملکرد موتور برای مدت طولانی ادامه یابد و کلیدها تا حدی مؤفق به قطع نشوند این مدار تغذیه موتور را قطع کرده و یک آلارم به اتاق کنترل ارسال میکند.
5-10) مدار تشخیص عدم تطابق فازها:
مداری که اجازه می دهد سه پل فاز هم زمان قطع و وصل شوند و اگر هم زمانی ممکن نباشد بلاک کرده آلارم می زند.
سکسیونر : switch                 Disconector  -S.D

سکسیونرها وسیله های قطع سیستمهایی هستند که تقریبا فاقد جریان هستند به عبارت دیگر سکسیونرها تجهیزات فشار قوی را فقط هنگامی که دارای ولتاژ هستند قطع ویا وصل میکنند.
البته به کمک سکسیونرها جریان های کاپاسیتو خازنی مقره ها ، شینه ها ، تاسیسات برقی ، خطوط ، کابلها وترانسهای ولتاژ را می توان قطع نمود . به عبارت دیگر سکسیونرها وظیفه یک کلید را به هیچ وجه انجام نمی دهند بلکه ارتباط دهنده یا قطع کننده مکانیکی بین  دو سیستم است .
در یک پست فشار قوی وظیفه اصلی سکسیونر ایزوله نمودن کلید ها ی فشار قوی دو طرف می باشد که معمولا جهت ایجاد ایمنی بیشتر به هنگام تعمیرات ویا بازدیدهای ادواری انجام می شود . وظیفه جداسازی بخش های مختلف باس بارها بااتصال یک شیلدر به باس بارها ویا قطع و وصل نقطه صفر پست از وظایف دیگر سکسیونرها می باشد.
1) انواع سکسیونرها:
الف) سکسیونرهای افقی با مقطع از یک نقطه
ب) سکسیونرهای افقی با مقطع از دو نقطه
ج) سکسیونر عمودی
د) سکسیونر پانتو گراف
2) ساختار سکسیونر :
- نوع سکسیونر:   افقی قطع از یک نقطه   – افقی قطع از دو نقطه   – عمودی    – پانوگراف

- تعداد پل :                                                                                                                                                                                                تک پل فاز: تا سطوح ولتاژ 132  KVقطع و وصل به صورت سه فاز و بالاتر از آن (KV 230 ،400)
           سه پل فاز: به صورت تک فاز یا تک پل انجام می شود.
- نوع مکانیزم :   دستی – موتوری دستی
- کلاس سکسیونر : داخلی oord ni – بیرونی oord tuo
- وجود یا عدم وجود تیغه زمان
- نوع مقره های سکسیونر از لحاظ استحکام مکانیکی : کلاس C6  - کلاس C8
- فاصله خزشی                                - تعداد کنتاکت های کمکی
- لزوم و عدم لزوم وجود کوپل مغناطیسی جهت اینترلاک
مکانیزم های عملکرد سکسیونرها :
الف) مکانیزم عملکرد قطع و وصل دستی :
تا سطوح ولتاژ 63 تا 132 kava به صورت دستی میباشد ، در موارد خاص از انواع مکانیزم های موتوری – دستس استفاده می شود.
ب) مکانیزم عملکرد قطع و وصل دستی- موتوری :
 در سطوح ولتاژ 230 تا 400kv  به صورت دستی – موتوری است.
در سکسیونرهای استاندارد معمولا اتصال به زمین به صورت دستی است و فقط در بعضی از پست های 400 kv به صورت موتوری است.
اجزای جانبی سکسیونرها :
1) استراکچر یا پایه فلزی
2) مقره ها : - ایزولاسیون الکتریکی ایجاد می کند. – نیروی مکانیکی را تحمل می کند . – انتقال نیروی مکانیکی قطع و وصل را تحمل میکند
3) ترمینال های فشار قوی : معمولا به صورت سوزنی است(pin) کلمپها روی آن سوار می شوند.
4) بازوهای قطع و وصل متحرک ( تیغه های اصلی سکسیونر و تیغه زمین ) :
بازوهای اصلی سکسیونر اعضای بین کنتاکت های نری و مادگی هستند که بر روی مقره ها نصب میگردند .این بازوها باید قادر باشند جریان نامی و جزیان اتصال کوتاه را تحمل نمایند.بازوهایی نیز برای تیغه زمین وجود دارند که با کنتاکت های خاص در صورت لزوم باعث زمین شدن خط وروی به پست و یا هر بخش مد نظر دیگر می گردند.
