دانلود پروژه شماره 75:  پستهای کمپکت



این مقاله به زبان فارسی و با فرمت ورد (27 صفحه) و پاورپوینت (29 صفحه) میباشد.







مقدمه
خصوصیات پستهای کمپکت
مزایای اقتصادی
ساير امتيازات پستهاي کمپکت
اجزای تشکیل دهنده پست
ترانس
هسته ترانس
نمونه ای از هسته نرانس
سرکابلهای فشار متوسط
تپ چنجر
کلید اتوماتیک فشار ضعیف
فيوزهاي حفاظتي
انواع فیوزهای حفاظتی
نمونه ای ازعکسهای  فیوزهای حفاظتی
سكسيونرهاي قابل قطع در زير بار
سكسيونرهاي قابل قطع در زير بار
اينترلاك
دماسنج روغن
سوپاپ  تخليه فشار
شير نمونه برداري روغن
بدنه پست
نقشه تک خطی پستهای کمپکت
عکسهایی از پستهای کمپکت
عکسی از پست کمپکت خیابان ولیعصر

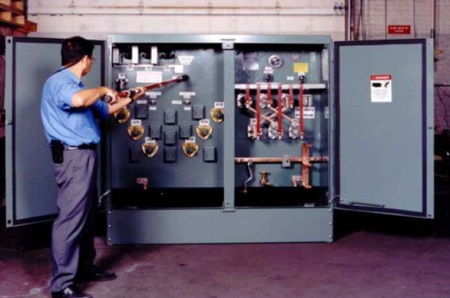

نمای داخلی پستهای کمپکت
منابع

نمونه ای از متن این پروژه :

6- سكسيونرهاي قابل قطع در زير بار
سه دستگاه سكسيونر قابل قطع در زير بار براي امكان مانور كامل ورود و خروج و ترانس وجود دارد. سكسيونرهاي مزبور در داخل روغن مخزن قرار گرفته اند و فقط اهرم عملكرد آن بيرون از تانك مي باشد.
سكسيونرهاي قابل قطع در زير بار غوطه ور در روغن، با عملكرد دوار بيش از 30 سال است كه در صدها هزار پست مورد بهره برداري قرار گرفته اند. مشخصات فني و عملكرد اين سوئيچ در دهه 1970 تكامل پيدا كرد. تا اواخر دهه 1990 تكنولوژي سوئيچ و پست بطور عمده بدون تغيير ماند.
پس از آن با توجه به نيازهاي بازارهاي مدلهاي متوعي معرفي گرديد كه معمولترين نوع آن به بهره بردار اجازه مي دهد با استفاده از كليد مزبور عملكرد قطع / وصل / زمين را ايجاد نمايد . ضمنا مشخصات نامي آن نيز با استانداردهاي IEC تطبيق پيدا نمود.
مقادير نامي سكسيونرهاي مزبور مطابق با جداول زير مي باشد :
7- اينترلاك
بهره بردار مي تواند با اضافه نمودن قفل اينترلاك دو دستگاه سكسيونر ورود و خروج را اينترلاك نمايد.
 ضمنا بين سكسيونر ترانس و درپوش فيوزها اينترلاك مكانيكي وجود دارد. فقط در زمان قطع بودن سكسيونر مزبور مي توان فيوزها را تعويض نمود.
8- دماسنج روغن
تعيين دماي روغن در بالاي مخزن پست. مجهز به اندازه گير حداكثر درجه حرارت (Maxi - meter)
9- سوپاپ تخليه فشار
شير يك طرفه نصب شده در بالاي سطح روغن مخزن پست جهت تخليه افزايش فشار هواي داخل مخزن. همچنين در هنگام تعويض فيوزها، فشار هواي بالاي روغن بايد بطور دستي توسط سوپاپ مزبور تخليه گردد.
10- شير نمونه برداري روغن
جهت نمونه گيري و تست روغن
11- بدنه پست
مخزن روغن و بدنه اصلي پست از فولاد به ضخامت 4.5mm تشكيل شده است. در ظرفيتهاي بالاتر از 300KVA از رادياتور در پشت پست استفاده مي گردد.

12- رنگ بدنه
رنگ پودري الكترواستاتيك طبق استاندارد ANSI

مقايسه اقتصادي نمونه
با توجه به ويژگيهاي ذكر شده در خصوص پسها كمپكت مولوني، تقليل هزينه سرمايه گذاري در پسهاي توزيع را در سه بخش ذيل ارزيابي مي نمايد :
1- صرفه جويي در هزينه خريد زمين و احداث ساختمان
2- صرفه جويي در كاهش تلفات
3- صرفه جويي در هزينه تعمير و نگهداري

1- زمين و ساختمان : طبق آمار و اطلاعات جمع آوري شده از شركهاي مختلف توزيع ، حداقل زمين مورد نياز پستهاي سنتي را بطور متوسط 25 متر مربع و به ازاي هر متر مربع 7,500,000  ريال برآورد گرديده كه با هزينه احداث ساختمان به قيمت 50,000,000 ريال ، كل هزينه مزبور بالغ بر 237,500,000 ريال مي گردد.

2- محاسبه صرفه هاي حاصله از تلفات كمتر ترانس در مقايسه با ترانس معمولي ، جدول پيوست ايران ترانسفو، با احتساب تلفات بي باري و در زير بار طي 30 سال و يا عمر مفيد يك ترانس 800 كاوآ به شرح زير مي باشد:
1- تلفات بي باري در مدت 30 سال
