دانلود پروژه شماره 207:


بررسی هارمونیک ها در سیستم توزیع انرژی الکتریکی و حدود مجاز آن


این مقاله 100 صفحه به زبان فارسی ، و با فرمت ورد میباشد.



دانلود رایگان خلاصه پروژه بررسی هارمونیک ها












 برای اطلاعات کامل و خرید اینترنتی این پروژه (207) اینجا کلیک کنید






لینک های پرطرفدار :

لیست تمامی پروژه ها در مورد هارمونیک ها


لیست تمامی پروژه های رشته برق - الکترونیک





فهرست مطالب این پایان نامه:
فصل اول: مقدمه
1-1- مقدمه
1-2- تاریخچه هارمونیک
1-3- هارمونیک ها در شبکه قدرت
1-3-1- آثار هارمونیک ها در شبکه قدرت

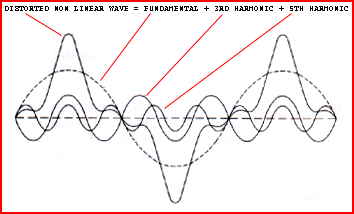

1-4- تعاریف و مفهوم هارمونیک
1-5- ارتباط بین هارمونیک ولتاژ و جریان
فصل دوم: منابع تولید هارمونیک
2-1- مقدمه
2-2- مبدل های AC\DC
2-3- تحلیل مبدل های شش پالسه در شرایط نامتعادلی
2-3-1- روابط کلی جریانهای هارمونیکی
2-3-2- محاسبه جریانهای هارمونیکی سمت DC
2-3-3- محاسبه جریانهای هارمونیکی سمت AC
2-3-4- عوامل موثر در تولید هارمونیک های غیر مشخص
2-4- کوره های الکتریکی
2-5- جبران کننده های استاتیکی توان راکتیو
 2-6- ترانسفورماتورهای قدرت
2-6-1- اشباع ناشی از افزایش ولتاژ
2-7- جریان هجومی ترانسفورمرها
2-8- لامپ های تخلیه ای
2-9- سایر منابع
فصل سوم: آثار هارمونیک
3-1- مقدمه
3-2- خازن ها
3-2-1- اثرات مستقیم
 3-2-2- اثرات غیر مستقیم
3-3- لامپ های روشنایی و المان های حرارتی
3-4- موتور آسنکرون (القایی)
 3-5- ماشین سنکرون
3-6- ترانسفورماتورها
3-6-1- افزایش تلفات جریان گردابی در هادی ها
 3-6-2- افزایش تلفات هیسترزیس
3-6-3- افزایش تلفات جریان گردابی در هسته
3-6-4- کاهش توان نامی ترانسفورمر
 3-7- عملکرد رله ها
3-7-1- تاثیر هارمونیک ها بر روی رله ها
3-8- وسایل اندازه گیری انرژی
3-8-1- توان حقیقی
3-8-2- توان راکتیو
3-8-3- توان ظاهری
 3-9- کلید های فشار قوی
3-10- فیوز ها
3-11- عایق ها
 3-12- سیستم های مخابراتی
3-13- تاثیرات دیگر هارمونیک ها

فصل چهارم : اندازه گیری هارمونیک ها
4-1- مقدمه
4-2- هارمونیک سنج های اولیه
 4-3- هارمونیک سنج های آنالوگ
4-3-1- نوع متوالی
4-3-2- نوع موازی
4-3-3- نوع جاروب فرکانس
 4-3-4- نوع فشوردگی زمان
4-4- هارمونیک سنج های دیجیتال
4-4-1- نوع فیلتر دیجیتال
4-4-2- نوع تبدیل فوریه گسسته
4-5- ترانسفورماتورهای اندازه گیری
4-5-1- رفتار هارمونیکی ترانسفورمر ولتاژ
4-5-2- رفتار هارمونیکی ترانسفورمر جریان
4-5-3- ترانسفورمرهای نوری
 4-6- انتقال اطلاعات
4-7- نکات مورد توجه در اندازه گیری
4-7-1- محل اندازه گیری
4-7-2- دوره زمانی اندازه گیری
 4-7-3- شرایط مهم در شبکه
4-8- نمایش نتایج اندازه گیری
فصل پنجم : تحلیل هارمونیکی
5-1- مقدمه
 5-2- روش های تحلیل هارمونیکی
5-2-1- تحلیل غیر خطی در حوزه زمان
5-2-2- تحلیل غیر خطی در حوزه فرکانس
5-2-3- تحلیل خطی در حوزه فرکانس
 5-3- الگوریتم تحلیل خطی در حوزه فرکانس
5-3-1- روابط حاکم
5-3-2- پارامتر های اعوجاج هارمونیکی
5-3-3- امپدانس هارمونیکی از دید هر باس

فصل ششم : روش های حذف هارمونیک
6-1- مقدمه
6-2- روش های چند پالسه
6-2-1- چگونگی حذف هارمونیک ها
 6-2-2- تراسفورمر های دو سیم پیچه
6-2-3- تراسفورمر های تک سیم پیچه
 6-3- فیلتر های غیر فعال
6-3-1- انواع فیلتر های غیر فعال
6-3-2- پارامترهای فیلتر های غیر فعال
6-3-3- طراحی فیلتر های تک تنظیمه
 6-3-4- طراحی فیلتر های دو تنظیمه
6-3-5- طراحی فیلتر های غیر فعال بالا گذر
 6-3-6- ملاحظات لازم در طراحی و نصب فیلتر های غیر فعال
6-4- فیلتر های فعال
 6-4-1- فیلترهای فعال موازی
6-4-2- فیلتر های فعال هایبرید
 6-5- حذف هارمونیک ها در ترانسفورمر
فصل هفتم : استانداردها وضع شده در مورد هارمونیک ها
 1-7- برخی استانداردها وضع شده در مورد هارمونیک ها
منابع و مآخذ
نمونه ای از متن این پروژه
6-3-6- ملاحظات لازم در طراحی و نصب فیلترهای غیر فعال

1) فیلترها معمولا کمی پایین تر از هارمونیکی که قرار است فیلتر نمایند تنظیم می شوند تا در صورت تغییر پارامتری سیستم حاشیه ای امنیتی را ایجاد نمایند. اگر فیلتر دقیقا در فرکانس هارمونیکی تنظیم گردد تغییر خازن و یا اندوکتانس سیستم ناشی از حرارت و...، فرکانس تشدید موازی را به مقدار هارمونیک بالاتر جابجا می کند. در این حالت شرایطی فراهم می آید که بدتر از نداشتن فیلتر است، زیرا در این حالت شرایط تشدید بسیار تیزی پدید می آید.


2)با توجه به دلایل فوق، اگر مشخصه امپدانس مجموعه فیلتر ها جهت حذف هارمونیک های  ( 2و 3 و 5 و7) نصب شده و مشخصه فرکانسی امپدانس سیستم یک خط راست با شیب ثابت باشد . در صورتی که فیلتر هارمونیک سوم خراب شده و از مدار خارج گردد و مجموعه فیلتر های باقیمانده بکار خودشان ادامه دهند، امکان ایجاد تشدید در فرکانس هارمونیک سوم وجود دارد لذا چنانچه جریانهای هارمونیک سوم نیز در سیستم وجود داشته باشند، نه تنها این هارمونیک از سیستم حذف نمی شود بلکه بدلیل بروز تشدید، مقدار آن تقویت نیز خواهد شد. فیلترها باید برای کمترین هارمونیکی که در سیستم ایجاد می شود تنظیم گردند.
به عنوان مثال، اگر فیلتر هارمونیک هفتم  در مثال اخیر دچار اشکال فنی شده و از مدار خارج گردد، کارکرد سیستم با فیلترهای هارمونیک های مرتبه دوم، سوم و پنجم بلامانع خواهد بود. اما در صورت بروز اشکال در فیلتر هارمونیک پنجم، فیلتر مربوط به هارمونیک هفتم  را نیز باید از مدار خاج کرد. این موضوع  را به هنگام ورود فیلترها به مدار نیز باید مد نظر قرار داده و فیلتر را به ترتیب از مرتبه پایین به مرتبه بالا وارد شبکه کرد.


3)معمولا چون هارمونیک های مرتبه پایین از دامنه بیشتری نسبت به سایر هارمونیک ها برخوردارند، برای هر یک از هارمونیک های مرتبه پایین یک فیلتر تک تنظیمه طراحی کرده و جهت حذف کلیه هارمونیک های مرتبه بالا از یک فیلتر بالا گذر استفاده می گردد.

مشکلات فیلترهای غیر فعال

ü    امپدانس منبع با تغییر شکل شبکه در حال تغییر است و این موضوع مشخصه هارمونیکی فیلتر را بشدت تحت تاثیر قرار می دهد.
ü    در برخی از شرایط  بهره برداری ، ممکن است فیلتر موازی با امپدانس منبع در تشدید سری قرار گیرد.

6-4- فیلترهای فعال

برای حل مشکلات فیلترهای غیر فعال، از فیلترهای فعال استفاده می شود. فیلتر های فعال تجهیزات نسبتا جدیدی برای حذف هارمونیک ها می باشند. عملکرد آنها براساس مدارات الکترونیک قدرت پیچیده بوده و در نتیجه هزینه بسیار زیادتری نسبت فیلتر های غیرفعال دارند. این گونه تجهیزات را در شرایط بسیار مشکل، مکانهایی  که فیلتر های غیر فعال بصورت موفق عمل نمی کنند (بدلیل بروز تشدید موازی) می توان بکار برد. ایده اصلی این گونه تجهیزات این است که جریان بار غیر خطی را برای یک شکل موج سینوسی تنظیم می نماید. انواع فیلترهای فعال عبارتند از : فیلتر های خالص فعال و فیلترهای هایبرید فعال
